Instructions du manuel de la tondeuse à gazon télécommandée

Sécurité Protection et précautions

Avertissements

1, Lisez attentivement ces instructions avant d'utiliser l'appareil. Comprenez ces mesures de sécurité, en particulier les méthodes de manipulation d'urgence, qui sont plus importantes que l'utilisation correcte de l'appareil !
2, Seul un personnel qualifié doit utiliser cette machine, sous peine de se blesser.
3, Réglez la hauteur de coupe de l'herbe avant de démarrer le moteur.
4, Personne ne doit s'approcher à moins de 1,5 mètre de chaque côté ou à moins de 5 mètres devant la machine!
5, Si la machine rencontre un obstacle et ne peut pas se déplacer, ou si la machine se renverse, l'assistance ne peut s'approcher pour soulever ou tirer qu'après avoir débrayé et coupé le moteur.
6, L'essence est hautement inflammable et explosive. Des mesures de sécurité contre l'incendie doivent être prises ! Ne faites le plein que lorsque le moteur est arrêté et dans un endroit bien ventilé. Si vous devez faire le plein en cours d'utilisation, refroidissez d'abord le moteur !

Mesures de sécurité

1, Le silencieux peut devenir très chaud, nettoyez les mauvaises herbes à temps pour éviter un incendie.
2. Maintenez toujours une distance de sécurité d'au moins 5 mètres par rapport à la machine lorsqu'elle fonctionne.
3, Assurez-vous que le niveau d'huile moteur se situe dans la plage normale pour garantir une bonne lubrification pendant l'utilisation.
4, N'inclinez pas la tête du moteur vers le bas pour éviter que l'huile ne pénètre dans le carburateur, ce qui peut entraîner des difficultés de démarrage du moteur.
5. Nettoyez le filtre à air toutes les 4 à 10 heures.
6, Vidangez l'huile moteur après les 10 premières heures d'utilisation, puis toutes les 50 heures.
7. Attendez au moins 8 secondes entre deux démarrages.
8, La télécommande est réglée en usine avec 8 touches qui ne doivent pas être ajustées. Si vous avez besoin de modifier les réglages de la main gauche et de la main droite, veuillez contacter le fabricant (voir la page 6 du manuel pour plus de détails).
9. Évitez que la télécommande et les parties électriques de la tondeuse ne soient exposées à la pluie et aux infiltrations d'eau. Si de l'eau pénètre dans la tondeuse, il est impossible de démarrer le moteur et la tondeuse ne fonctionne pas. Si les piles de la télécommande sont faibles et doivent être remplacées, elles doivent l'être lorsque la tondeuse est plus proche.
10. Lorsque la tondeuse reste inutilisée pendant de longues périodes, elle doit être inspectée et entretenue régulièrement. Chargez la batterie tous les mois (utilisez un chargeur de batterie au plomb de 48 volts pour véhicule électrique, maintenez le temps de charge à environ 4 heures jusqu'à ce qu'elle soit pleine), conservez-la dans un endroit sec et ventilé afin d'éviter l'humidité.
11. Avant de démarrer la machine, placez-la sur une surface plane, vérifiez le niveau d'essence, la jauge d'huile, l'interrupteur électrique principal et si le bouton de démarrage (ou le démarrage à tirette) fonctionne normalement, l'interrupteur d'accélération doit être tourné au maximum, les opérateurs doivent rester à l'écart de la machine, appuyez sur le bouton de démarrage, maintenez-le pendant environ 4 secondes jusqu'à ce que le moteur démarre, laissez-le tourner au ralenti pendant environ 2 minutes pour confirmer le fonctionnement normal avant de commencer le travail, si le moteur ne démarre pas, attendez 8 secondes avant de réessayer pour éviter de griller le relais.
12. Les opérateurs doivent être équipés de gants de protection, de casques, de masques anti-poussière, de lunettes de protection, de vêtements de protection (pour les femmes, les cheveux doivent être correctement couverts) afin d'éviter les accidents.
13. Avant chaque utilisation, vérifiez l'huile de la boîte de vitesses en ouvrant l'orifice de remplissage d'huile, si le niveau d'huile est visible, il est normal.
14, Avant de mettre en marche une télécommande, assurez-vous que tous les autres interrupteurs sont éteints afin d'éviter que la machine ne démarre automatiquement lorsqu'elle est mise sous tension, Lorsque la machine cesse de fonctionner, l'interrupteur principal doit être éteint.

Chapitre 1 : Objectif, caractéristiques et spécifications techniques

La tondeuse à gazon fonctionne en mode de tonte aussi bien lorsqu'elle avance que lorsqu'elle recule, ce qui garantit une grande efficacité. Faites attention aux interrupteurs et au ventilateur lorsque vous reculez afin d'éviter qu'ils ne heurtent des objets.
1, La tondeuse à gazon a des fonctions de tonte et de broyage de l'herbe.
2, La puissance est hybride, utilisant à la fois le carburant et l'électricité, assurant de longues heures de fonctionnement.
3. Le moteur est de type sans balais, économe en énergie et durable.
4. La boîte de vitesses utilise des engrenages à haut module, qui durent longtemps.
5. Applicabilité : Il peut être largement utilisé dans les zones montagneuses, les collines et les terrains plats. La mobilité de ses chenilles est excellente, ce qui la rend particulièrement adaptée au fauchage des vergers. Avec l'équipement qui l'accompagne, il peut également remplir des fonctions telles que la pulvérisation aérienne de pesticides et le transport dans les champs.
Pour les spécifications techniques, veuillez consulter les liens ci-dessous pour les différents modèles :
Caractéristiques techniques de la tondeuse robot KT10
Caractéristiques techniques de la tondeuse à gazon KT13
Caractéristiques techniques de la tondeuse robotisée KT50
Caractéristiques techniques de la tondeuse à gazon KT80
Caractéristiques techniques de la tondeuse à gazon télécommandée KT90

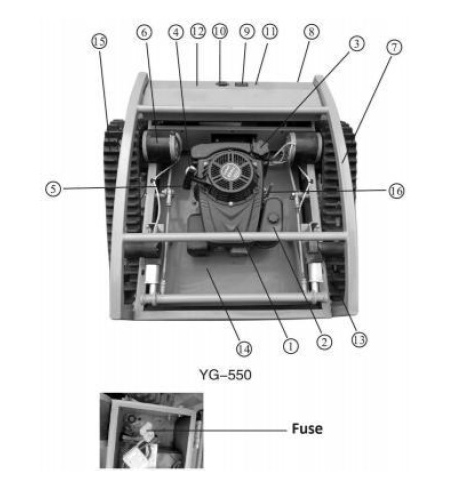

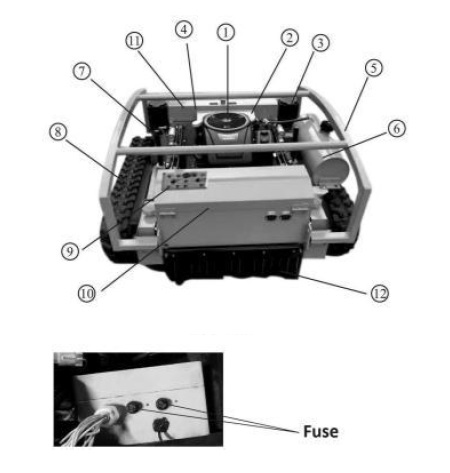

Chapitre 2 : Structure et composants principaux

Chapitre 3 : Réglage, installation et utilisation

Cette machine a été régulièrement réglée en usine avant d'être expédiée. Toutefois, avant d'utiliser la machine, les utilisateurs doivent inspecter et ajuster tous les composants pour garantir un fonctionnement optimal de la tondeuse à gazon télécommandée.

I. Inspection quotidienne

Vérifier le niveau d'huile moteur
Note: Avant de faire fonctionner le moteur, ajoutez de l'huile de lubrification au niveau normal conformément aux instructions du moteur. Vérifiez toutes les 4 heures. Faire fonctionner le moteur avec un niveau d'huile inférieur à la normale peut entraîner de graves dommages au moteur!
(1), Placez le moteur à l'horizontale.
(2), Dévissez la jauge d'huile du moteur et nettoyez-la.
(3), Insérez la jauge d'huile dans le trou de remplissage (pas besoin de la visser).
(4), Retirez la jauge d'huile et vérifiez le niveau d'huile. Si le niveau d'huile se situe entre la moitié de la grille de la jauge, il est normal.
Reportez-vous au manuel d'utilisation du moteur pour plus de détails sur l'utilisation de l'huile.
Note: Le silencieux est à haute température pendant le fonctionnement. Ne touchez pas avec les mains, nettoyez les tontes de gazon, les feuilles et autres débris environnants à temps pour éviter toute combustion et tout dommage ou blessure grave. Ne faites jamais tourner le moteur sans filtre à air, car cela accélère l'usure du moteur.

II. Réglage de la hauteur de coupe de l'herbe

Utiliser la télécommande pour régler l'élévateur électrique.

III. Montage et démontage de la lame

Soulevez la tondeuse à gazon ou calez la position chenille. Desserrez la vis de fixation de la lame pour retirer ou remplacer la lame. Desserrez la vis de fixation du porte-lame en bas pour retirer le porte-lame et la lame ensemble. ( Note: Lors du remplacement de la lame, les deux lames doivent être remplacées.)

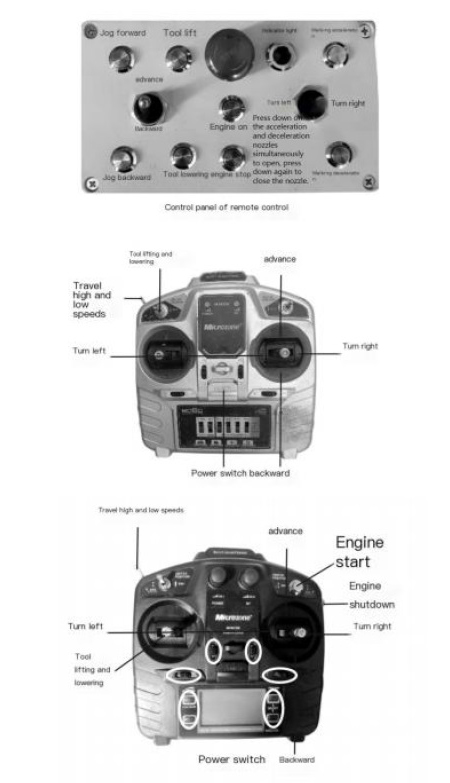

IV. Utilisation de la télécommande

1. Allumez l'interrupteur de la télécommande.
2. Allumez l'interrupteur principal de la machine, la machine et la télécommande entrent en état de connexion.
3. Appuyez sur avant et arrière, la machine se déplace vers l'avant et vers l'arrière.
4. Appuyez sur le bouton de démarrage du moteur, la lame de la tondeuse tourne et la machine entre en état de marche. Démarrez le moteur à essence pour la marche sur de longues distances.
5. Placez le commutateur de déplacement en position avant, la machine avance, placez le commutateur en position arrière, la machine recule. En position intermédiaire, la machine s'arrête.
6, Réglage de la direction : Lorsque l'interrupteur de déplacement est en position avant ou arrière, la machine se déplace théoriquement en ligne droite vers l'avant ou vers l'arrière. Cependant, si le sol est inégal ou s'il y a des bosses, il y aura une déviation de la marche. À ce moment-là, réglez en basculant les commutateurs de rotation à gauche et à droite. Si vous actionnez l'interrupteur de virage à gauche ou à droite pendant un certain temps, la machine effectue le virage.
Note: N'appuyez pas sur les 8 boutons indiqués dans le cercle blanc de la figure de droite ! Les paramètres ont été réglés en usine, sous peine de rendre la machine inutilisable.
7, Réglage de la vitesse de marche : En maintenant le bouton d'accélération de la marche, la vitesse de marche augmente progressivement. En maintenant le bouton de décélération de la marche, la vitesse de marche ralentit.
8. Fonctionnement par tapotement : Placez les interrupteurs de marche avant et arrière en position médiane, maintenez le bouton de marche avant, la machine est en marche avant, relâchez le bouton de marche, la machine s'arrête de marcher. Maintenez le bouton de marche arrière enfoncé, l'appareil se met en marche arrière, relâchez le bouton de marche arrière, l'appareil s'arrête de marcher.
9. Chargement de la télécommande : Rechargez la télécommande avec le chargeur de la machine toutes les 20 heures de fonctionnement.

Chapitre 4 : Maintenance et entretien

Entretien des moteurs à essence

Avertissement:
(1), Arrêtez le moteur avant toute opération d'entretien.
(2), Pour éviter tout démarrage accidentel du moteur, placez l'interrupteur de la télécommande sur OFF.
(3), Le moteur doit être entretenu par des professionnels.
Note:
Utilisez des pièces de moteur d'origine de la série d'usine ou leur équivalent. L'utilisation de pièces de mauvaise qualité peut endommager le moteur. Des inspections et des réglages réguliers sont essentiels pour maintenir les performances du moteur. Un entretien régulier garantit également une longue durée de vie. Les intervalles d'entretien requis et les tâches correspondantes sont expliqués dans le tableau ci-dessous :

I. Changement de l'huile de lubrification

Lorsque le moteur est encore chaud, vidangez l'huile pour assurer une décharge rapide et complète. Pour les moteurs équipés d'un filtre à huile, remplacez le filtre à huile en même temps.
1, Retirez le bouchon de remplissage d'huile et le bouchon de vidange d'huile pour vidanger l'huile de lubrification.
2, Installez le bouchon de vidange d'huile et serrez-le.
3, Remplir avec l'huile de lubrification recommandée et vérifier le niveau d'huile.
4, Remettre le bouchon de remplissage d'huile.

II. Entretien du filtre à air

Note: Un filtre à air trop poussiéreux ou humide empêchera l'air d'entrer dans le carburateur, ce qui provoquera de la fumée et risque d'endommager le moteur. Il est essentiel d'entretenir régulièrement le filtre à air.
1, Retirez le bouchon à vis papillon et le couvercle du filtre à air, puis retirez le filtre.
2. Soufflez la poussière sur le filtre à l'aide d'air comprimé.
3, Réinstallez le filtre à air et son couvercle.

III. Entretien des bougies d'allumage

Note: N'utilisez jamais une bougie d'allumage en dehors de la plage de température correcte. Pour assurer le fonctionnement normal du moteur, l'écartement des bougies d'allumage doit être approprié et exempt de dépôts de carbone.
1. Remplacez la bougie d'allumage à l'aide d'une clé à bougie spécialisée.
Note: Si le moteur vient de s'arrêter, le silencieux sera chaud. Veillez à ne pas le toucher.
2. Inspectez visuellement la bougie d'allumage. Si elle présente une usure notable ou si l'isolateur présente des fissures ou des défauts, remplacez-la.
3. Mesurez l'écartement de l'étincelle à l'aide d'une jauge d'écartement. Si un réglage est nécessaire, pliez l'électrode. L'écartement correct doit être de 0,70 à 0,80 mm.
4. Vérifier si le joint de la bougie est en bon état. Pour éviter les filetages croisés, serrez-le d'abord à la main.
5. Une fois la bougie bien en place, utilisez une clé à douille spéciale pour la serrer, en comprimant la rondelle.
Note: Lors de l'installation d'une bougie d'allumage neuve, tourner d'un demi-tour supplémentaire après avoir comprimé la rondelle. Lors de la réinstallation d'une bougie usagée, tourner de 1/8 à 1/4 de tour supplémentaire après avoir comprimé la rondelle.
Note: Si le moteur vient d'être utilisé, le silencieux est chaud. Attendez qu'il refroidisse avant de continuer.

IV. Réglage du ralenti du carburateur

1. Démarrer le moteur et le laisser se réchauffer jusqu'à sa température normale.
2. Lorsque le moteur tourne au ralenti, régler la vis d'arrêt de l'accélérateur pour obtenir le régime de ralenti standard, qui est de 1500±150RPM.

Maintenance des machines

Au cours de son fonctionnement, la machine subit inévitablement une usure due à la rotation, au frottement et aux variations de charge. Cela peut entraîner le desserrage des boulons d'assemblage, l'usure des pièces, la perturbation de l'état normal du système et des jeux anormaux. Il en résulte une réduction de la puissance du moteur, une augmentation de la consommation de carburant, un désalignement des composants et des pannes plus fréquentes, ce qui affecte gravement le fonctionnement normal de la machine. Pour réduire l'occurrence des situations susmentionnées, il est essentiel d'effectuer régulièrement des opérations de maintenance préventive. Cela permet de maintenir l'état technique optimal de la machine et de prolonger sa durée de vie.

I. Rodage

1. Se référer au manuel d'utilisation pour le rodage du moteur à essence.
2. Pour les machines neuves ou ayant fait l'objet de réparations importantes, faire fonctionner la machine à vide pendant une demi-heure, puis à faible charge pendant 5 heures, vidanger rapidement toute l'huile de lubrification contenue dans le carter du moteur à essence pendant qu'il est encore chaud, remplir d'huile moteur et faire fonctionner la machine pendant 4 heures pour le rodage, ce n'est qu'ensuite que votre machine peut être mise en culture normale.

II. Maintenance technique

A. Maintenance par poste (avant et après chaque poste de travail)

1. Écoutez et observez toutes les pièces pour détecter d'éventuelles anomalies (bruits inhabituels, surchauffe, desserrage de vis).
2. Vérifiez que le moteur à essence et la boîte de vitesses ne présentent pas de fuites d'huile.
3. Vérifiez que le niveau d'huile du moteur à essence et de la boîte de vitesses se situe entre les lignes supérieure et inférieure de la jauge d'huile.
4. Enlevez rapidement la boue, les mauvaises herbes et les taches d'huile de l'ensemble de la machine et de ses accessoires.
5. Tenir un registre détaillé des opérations culturales.

B. Maintenance de premier niveau (toutes les 150 heures de fonctionnement)

1. Effectuer tous les travaux d'entretien quotidiens.
2. Nettoyer le carter de transmission et changer l'huile.
3. Vérifier et régler l'embrayage, le système de changement de vitesse et le système de marche arrière.

C. Maintenance de deuxième niveau (toutes les 800 heures de fonctionnement)

1. Effectuer toutes les tâches de l'entretien de premier niveau.
2. Inspectez tous les engrenages et les roulements. S'ils présentent une usure importante, remplacez-les par des pièces neuves.
3. Vérifiez les autres pièces de la machine, les lames de la tondeuse ou les vis d'assemblage, et remplacez les pièces endommagées par des neuves.

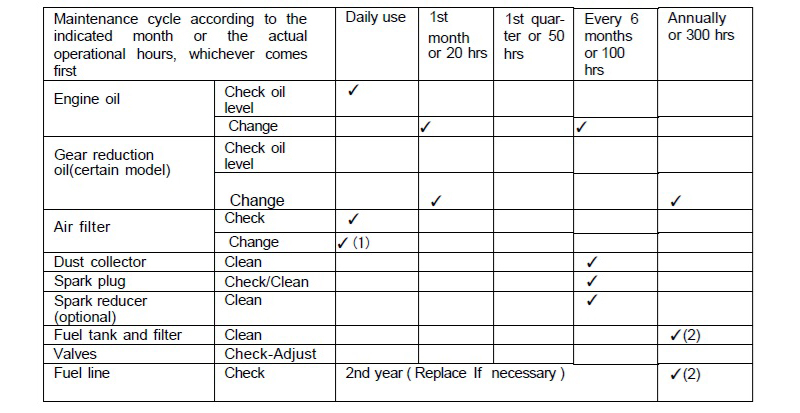

III. Liste de contrôle de l'entretien (les éléments marqués d'un √ dans le tableau indiquent les actions d'entretien nécessaires).

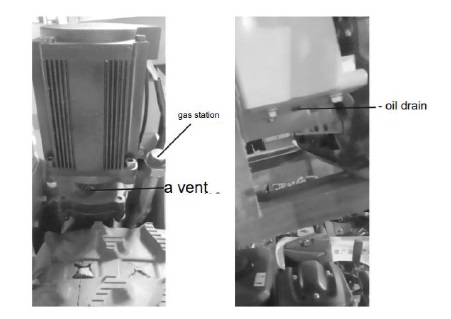

IV. Entretien du boîtier de transmission

Pendant les 20 premières heures, ouvrez le bouchon de remplissage d'huile, ouvrez l'évent et dévissez le bouchon de vidange. Après avoir complètement vidangé l'huile, revissez le bouchon de vidange et remplissez d'huile pour engrenages jusqu'à ce qu'elle déborde de l'évent. Par la suite, changez l'huile une fois par mois.

V. Entretien de l'ensemble de la machine

Lorsque la machine doit être stockée pendant une période prolongée, les mesures suivantes doivent être prises pour éviter la rouille :
1. Scellez le moteur à essence comme indiqué dans le manuel de l'utilisateur.
2, Nettoyez l'extérieur pour enlever la poussière et la saleté.
3. Vidangez l'huile de lubrification de la boîte de transmission et remplissez-la avec de l'huile neuve.
4, Appliquez de l'huile antirouille sur les surfaces non peintes qui ne sont pas en alliage d'aluminium.
5. Entreposez la machine dans un endroit bien ventilé, sec et sûr.
6. Conservez en lieu sûr tous les outils, la certification du produit et les manuels d'utilisation qui l'accompagnent.

Chapitre 5 : Dépannage

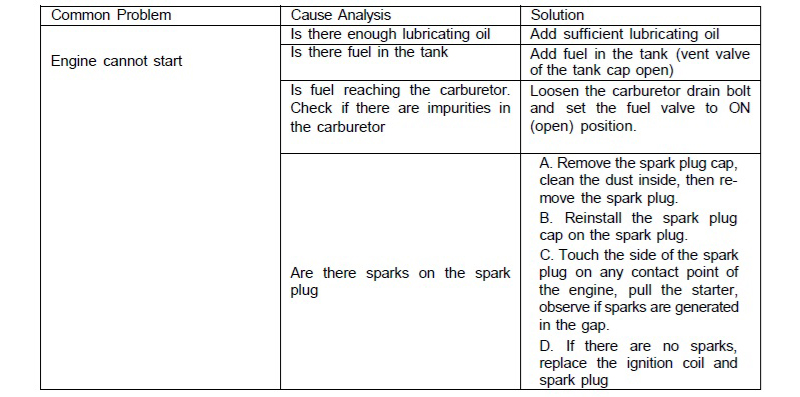

Problèmes courants du moteur

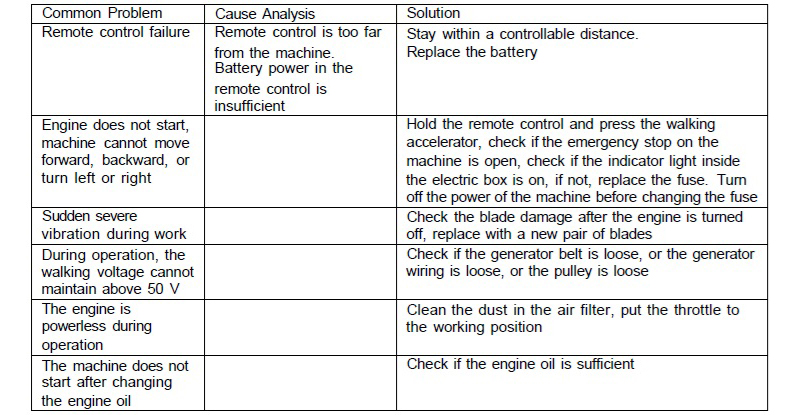

Problèmes courants et solutions

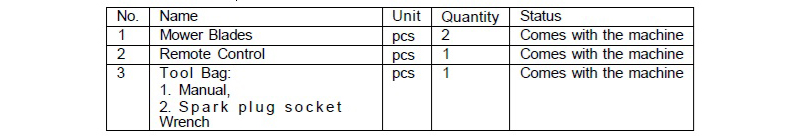

Liste des accessoires
